Konektor Pogo Pin

Dongguan Xinteng Electronics Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača pogo pina konektora u Kini, koji se odlikuje kvalitetnim proizvodima i dobrom uslugom. Dobrodošli u veleprodaju trajnih pogo pinova konektora na zalihama ovdje iz naše tvornice. Također, dostupna je prilagođena usluga i OEM&ODM usluga.

Ovaj muški i ženski 2-pinski konektor ima korak od 2,54 mm. Pogo pinovi mogu se konfigurirati u formatima DIP, SMT i pod pravim-kutom. Impedancija jednog-pinskog kontakta je do 50 miliohma, maksimalna struja može doseći 3 A, a životni vijek je do 10 000 ciklusa. Ovaj konektor, koji nema magnete, prvenstveno je sastavljen od Pogo pinova i izolacijske plastike. Njegova kompaktna veličina i performanse male-struje čine ga prikladnim za uređaje male-niske struje kao što su potrošačka elektronika i pametni uređaji.

Uz ovaj Pogo pin konektor, ako vam je potreban prilagođeni Pogo pin konektor posebno za vaš uređaj, nudimo usluge profesionalne prilagodbe prilagođene zahtjevima prostora vašeg uređaja i scenarijima korištenja. Za prilagođene konektore možemo proizvesti uzorke unutar približno 7 radnih dana, a punu-proizvodnju u roku od 25 radnih dana (vrijeme isporuke određeno je količinom, s kraćim rokovima isporuke za manje količine).

Korak 1: Definirajte zahtjeve aplikacije.

Na temelju zahtjeva aplikacije, odredite struju, napon, broj ciklusa uključi-uključivanje/isključivanje-iz struje, zahtjeve za vodonepropusnost, zahtjeve za oblikom, prostorna ograničenja i je li veza ploča-na-ploču, žica-na-ploču ili žica-na-žicu.

Korak 2: Odaberite Pogo pinove i odredite električnu izvedbu na temelju zahtjeva.

Pogo igle su jezgra konektora, tako da promjer igle, hod, sila opruge i materijal utječu na konačnu izvedbu konektora. Na primjer, Pogo pinovi za-jaku struju obično imaju nešto deblji promjer, poput 1,0 mm ili veći.

Korak 3: Dizajnirajte vanjski izgled, što uključuje određivanje oblika i veličine izolacijske plastike.

Izolacijska plastika može se činiti jednostavnom, ali zapravo zahtijeva značajno iskustvo u projektiranju. Razmotrite različite čimbenike, kao što je pričvršćivanje igle, pozicioniranje protiv zaključavanja, kompenzacija pogreške razmaka i smanjenje naprezanja. Na primjer, ako kupac zahtijeva vodonepropusnost, brtveni utor s O-prstenom mora biti predviđen u dizajnu ili se vodonepropusnost može postići izravno prelivanjem.

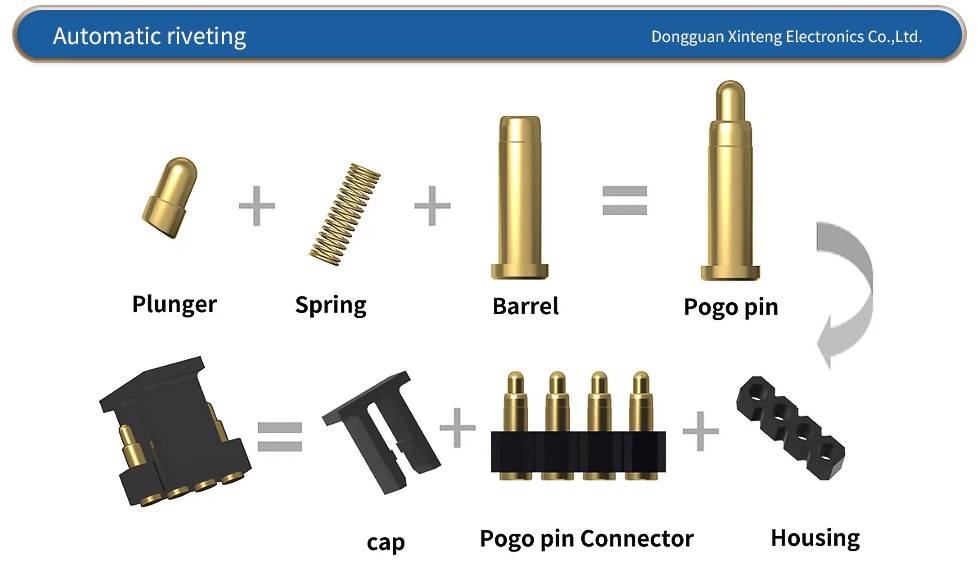

Korak 4 - Metoda sklapanja

Različite metode montaže određuju pouzdanost cjelokupnog sklopa konektora. Uobičajene metode sastavljanja uključuju DIP (umočite-u-umetnite na mjesto), SMT (montaža na površinu), navoje i lemnu čašicu. Različite metode montaže nude različite prednosti. Na primjer, DIP lemljenje je prikladno za montažu na tiskane ploče; SMT je prikladan za male uređaje koji zahtijevaju visoku preciznost montaže; i metode presvlačenja žice ili-premazane ljepilom prikladne su za primjene žica-na-žicu ili žica-na-ploču. Nadalje, montažne šablone i izvedivost automatizacije moraju se uzeti u obzir tijekom projektiranja kako bi se izbjegli nestabilni proizvodni prinosi.

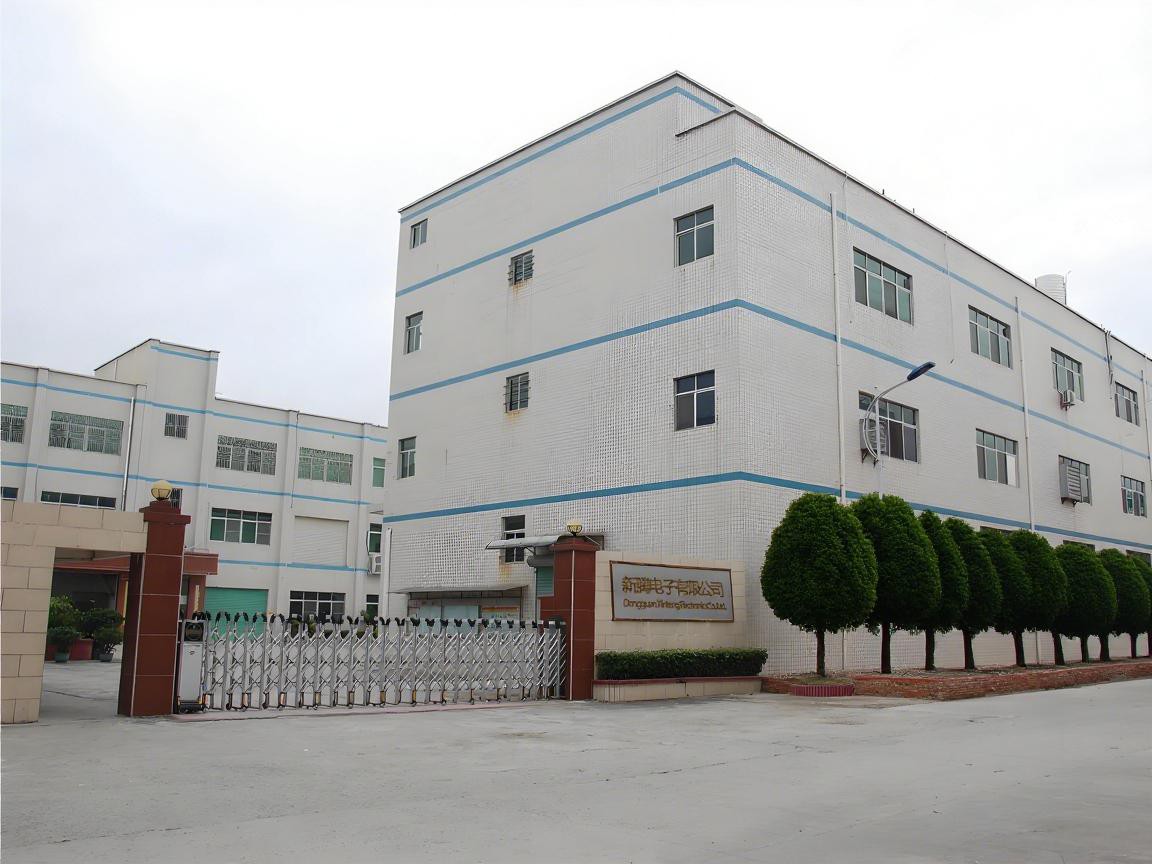

Dongguan Xinteng Electronics Co., Ltd. vodeći je pružatelj rješenja za Pogo Pin konektor visoke-pouzdanosti u Kini, koji integrira istraživanje i razvoj, proizvodnju i prodaju. Tvornica se prostire na površini od 2700 četvornih metara. Tim za istraživanje i razvoj sastavljen od 15 iskusnih inženjera usredotočen je na posebne scenarije kao što su inovacije, minijaturizacija, velika struja, vodootporne performanse, visoka korozija i dug život.
Tvornica i integrirana automatizirana montaža pružaju vrhunsku-tehnologiju povezivanja za automobilsku elektroniku, Internet stvari, potrošačku elektroniku, medicinsku opremu za uljepšavanje i druga područja te promiču globalne tehnološke inovacije.
